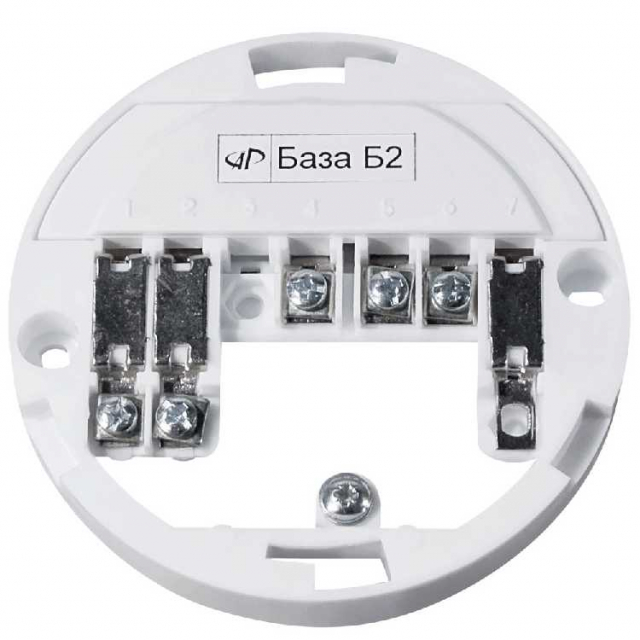

Артон База Б2. 4-проводная база для датчика СПД-3.10
Код товара: 30159
Оценка покупателей: 0 голосов Голосовать
4-проводная база для датчика СПД-3.10 с НЗ реле
Подробное описаниеУ вас появились вопросы?
Наш специалист даст ответы!
Наш специалист даст ответы!
- Подробное описание
База Б2 предназначена для подключения извещателя СПД-3.10, ИПД-3.10 к четырехпроводному ШС. База Б2 формирует выходной сигнал с помощью контактов реле. При построении шлейфа пожарной сигнализации на базах Б2, необходимо в конце каждого ШС устанавливать базу Б6 или Б8 (база Б8 с ВУОС). В таком ШС отсутствие напряжения питания из-за обрыва или съёме любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС.
Реализация различных функций с помощью баз
База | Количество контактов | Наличие ВУОС | Наличие реле | Контакты реле | Подключение |
Б01 | 4 | - | - | - | 2-проводное |
Б1 | 6 | + | - | - | 2-проводное |
Б2 | 7 | - | 1 | НЗ | 4-проводное |
Б3 | 7 | - | 1 | НР | 4-проводное |
Б4 | 8 | + | 1 | НЗ | 4-проводное |
Б5 | 8 | + | 1 | НР | 4-проводное |
Б6* | 8 | - | 2 | НЗ, НР | 4-проводное |
Б7* | 8 | - | 2 | НР, НР | 4-проводное |
Б8* | 9 | + | 2 | НЗ, НР | 4-проводное |
Б9* | 9 | + | 2 | НР, НР | 4-проводное |
Характеристики и комплектация товара могут изменятся производителем без уведомления
