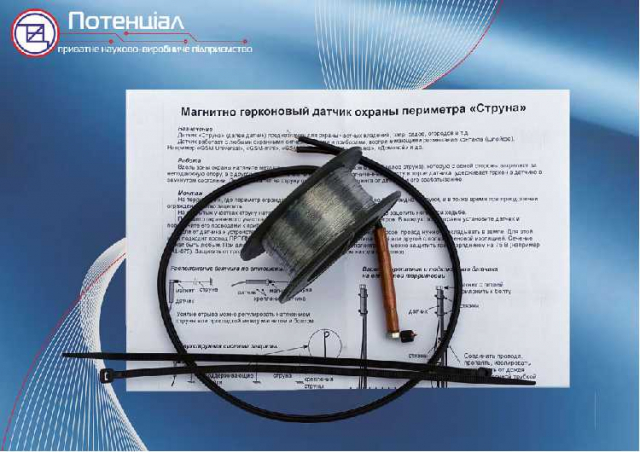

Потенциал Струна. Магнитно-герконовый датчик охраны периметра

Датчик предназначен для охраны частных владений, озер, садов, огородов и т.д. Датчик работает с любыми охранными сигнализациями и приборами, воспринимающими размыкание контакта (шлейфа). Например «GSM Universal», «GSM-mini», «GSM-ХИТ», «GSM-3х5», «Лайка», «Домовой» и др.

Вдоль зоны охраны натягивается леска ~ 0,45 кв. мм, или струна из нихрома, которую с одной стороны закрепляют за неподвижную опору, а с другой к магниту датчика. Магнит, примагниченный к болту в торце датчика, удерживает геркон в датчике в замкнутом состоянии. Легкое нажатие на натянутую леску приведет к отрыву магнита от датчика и его срабатыванию.

На территориях, где периметр огражден, леска натягивается так, чтобы ее не было видно снаружи, и в то-же время при преодолении ограждения легко зацепить. На открытых участках леска натягивается в траве над землей так, чтобы ее можно было зацепить ногой при ходьбе. Периметр охраняемого участка разбивается на секции (зоны охраны) 0...50 метров. В каждую зону охраны нужно установить датчик и подключить его проводами к прибору на отдельный вход. Если от датчика к устройству линия длинная, то во избежания наводок при грозе, провод нужно прокладывать в земле. Для этой

цели подходит провод ПРППМ 2х0,8, ТРП 2х0,4, полевой телефонный типа П 274 или другой с полиэтиленовой изоляцией. Сечение может быть любым. При длинной воздушной линии вход прибора дополнительно можно защитить газоразрядником на 75 В (например SAL-075). Защитить от грозы может и заземленный экран, в котором находится провод.
